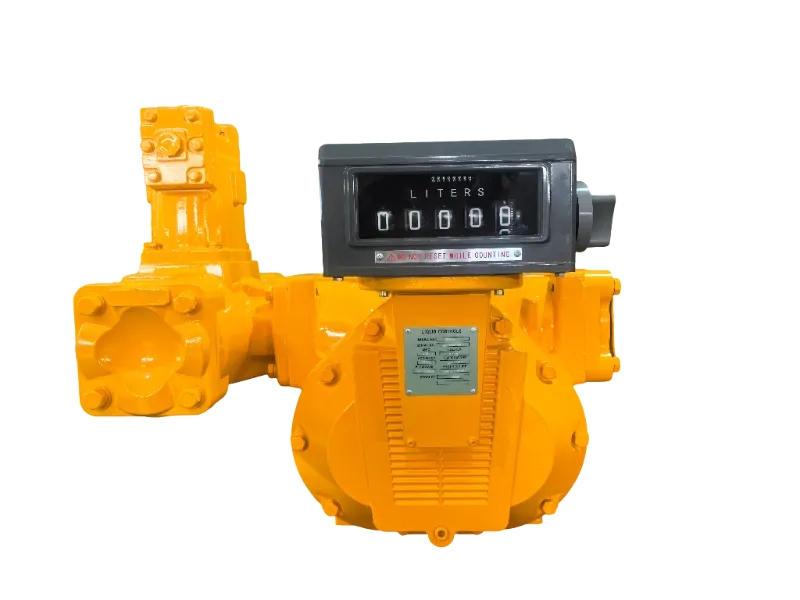

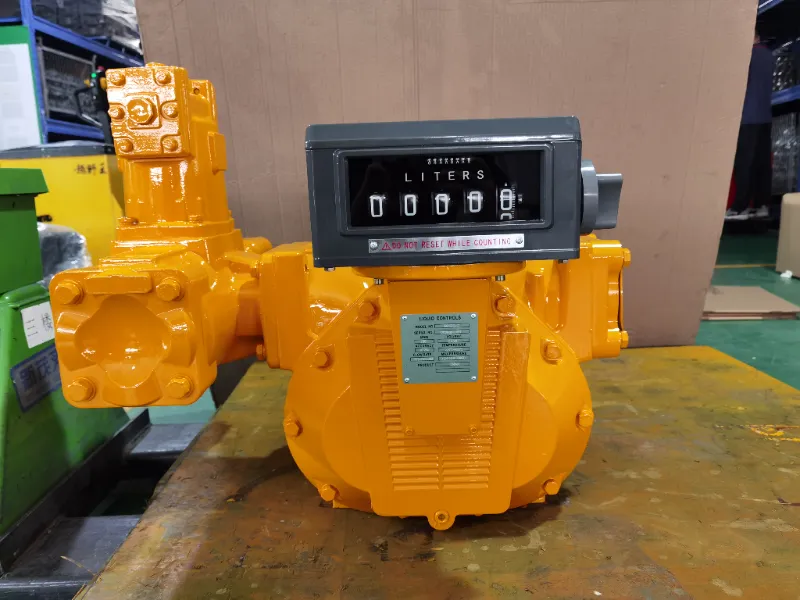

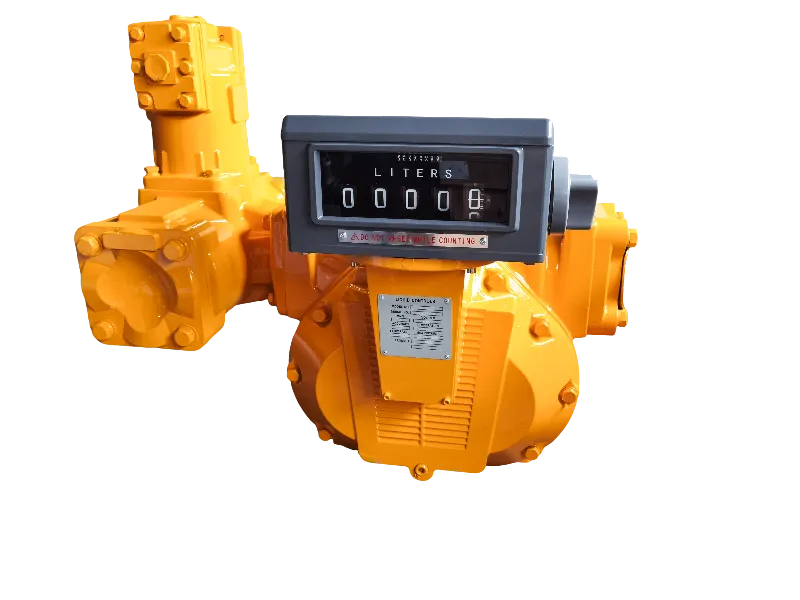

4-palčni merilnik pretoka za nadzor tekočine

Sistem za nadzor pretoka v cevovodih serije M je merilna rešitev, zasnovana za cevovode za polnjenje goriva z visokim pretokom in prenos goriva. Ta 4-palčni merilnik pretoka za nadzor tekočine ima kompaktno strukturo, enostavno upravljanje, enostavno vzdrževanje, zanesljivo delovanje in sodoben videz. Primeren je za kerozin, dizel, bencin in mešana goriva.

Ta merilnik pretoka vsebuje tekočinsko komoro z ovirano gredjo in dvema premikajočima se gredema, ki se vrtita sinhrono z ustreznimi zobniki. Tekočina vstopi v komoro, ovirajoča gred se vrti pod pritiskom, sledita ji dve izpodrivni gredi in tekočina gre skozi do izhoda – linearni tok pretvori v rotacijsko gibanje. 4-palčni merilnik pretoka za nadzor tekočine meri pretok na podlagi oviranja vrtenja gredi, ki se prek števca ali impulznega signala prenaša na računalniški terminal.

Parameter je naslednji.

Struktura

Ta 4-palčni merilnik pretoka za krmiljenje tekočine je sestavljen iz komore za tekočino, ovirajoče gredi, premičnih gredi, sinhronskih zobnikov in števca ali impulzne izhodne naprave. Ovirna gred in dve premaknilni gredi delujeta skupaj v komori za tekočino in s sinhroniziranim vrtenjem zobnikov dosežeta natančno merjenje.

Funkcija

4-palčni merilnik pretoka za krmiljenje tekočine ima kompaktno in robustno strukturo, ki zagotavlja enostavno upravljanje in enostavno vzdrževanje, hkrati pa zagotavlja varno in zanesljivo delovanje v zahtevnih okoljih točenja goriva. Njegova edinstvena zasnova gredi za oviranje in premikanje pretvori linearni tok tekočine v rotacijsko gibanje, kar omogoča zelo natančno merjenje v širokem razponu pretokov. Merilnik je posebej primeren za točenje goriva z visokim pretokom in uporabo v cevovodih, s sodobnim videzom, ki dopolnjuje napredne sisteme za upravljanje goriva. Poleg tega ponuja izbirni števec ali impulzni izhod za brezhibno zbiranje podatkov in integracijo z obstoječimi nadzornimi sistemi.

Aplikacije

Merjenje polnjenja in praznjenja goriva v rafinerijah in predelovalnih obratih

Merjenje pretoka cistern in cistern LPG

Točenje težkega goriva za velike tovornjake in letala.

Namestitev in pogoji delovanja

 4-palčni merilnik pretoka za nadzor tekočine mora ustrezati vsem varnostnim, prezračevalnim, protipožarnim in električnim standardom. Pred namestitvijo je treba cevi očistiti. Merilnik namestite na stabilno ploščad – ne neposredno na cev – da se izognete popačenju zaradi toplotnega raztezanja ali napetosti prirobnice. Po potrebi namestite cedilo navzgor in navpični eliminator zraka na vstopu. Med zagonom počasi napolnite merilnik, da odstranite zrak, pustite izstopni ventil zaprt, dokler se števec ne zavrti, nato pa popolnoma odprite, ko tekočina steče skozenj. Merilnika nikoli ne sušite več kot pet minut; ostati v območju nazivnega pretoka. Preprečite hidravlični udar in toplotno raztezanje z ustreznimi stopnjami zapiranja ventilov in delujočimi varnostnimi ventili. Ne uporabljajte merilnika, če so v pretočni poti prisotni zrak, mehurčki ali hlapi.

pogosta vprašanja

V1: Ali smer pretoka vpliva na merilnik?

A1: Da. Smer pretoka vpliva na natančnost merjenja. Obrnite pogonsko prestavo, če je potrebno vzvratno štetje.

V2: Kakšna je najmanjša količina naročila?

A2: MOQ je 1 enota.

V3: Katere možnosti pakiranja so na voljo?

A3: Na voljo so leseni zaboji in kartoni – izbirate lahko po svojih željah.
