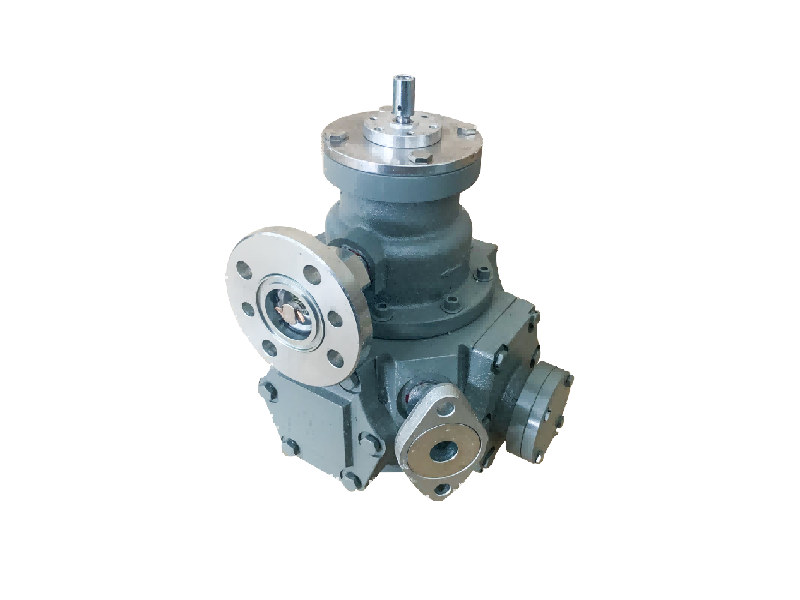

JedroLPGFM1 pretočni merilnikje zaprta cilindrična lupina. Lupina, nameščena znotraj proste vrtenja okoli osrednje osi valjastega bobna, boben z radialnim rezilom, ločen na tri ali štiri neodvisne plinske komore (ali „vedro“). Vsaka komora ima ravne reže v notranji steni (v bližini sredinske osi) in v zunanji steni (v bližini ohišja): notranja odprtina služi kot dovod do mernice komore komore, zunanja odprtina pa kot izhod komore. Ohišje LPGFM1 je napolnjeno s približno polovico volumna vode ali oljem z nizko viskoznostjo kot tekočino za tesnjenje, tako da je spodnja polovica rotorja potopljena v tekočino. Ta metoda tekočega tesnjenja je ključna značilnost merilnika pretoka, ki nadomešča mehansko tesnjenje tradicionalnega volumetričnega merilnika pretoka in doseže edinstveno delovanje brez puščanja.
Plin iz vhodnega toka v delovni tok je naslednji:
Napihljiva stopnja: plin najprej v tok v določenem položaju plinske komore (na primer komora). V tem času je komora notranjega dovoda, ki je bila ravno izpostavljena površini tekočine, in dovod, povezan s plinom, začel polniti komoro. Hkrati je druga komora (npr. Komora B) napolnjena s plinom, njena notranja in zunanja odprtina pa je zatesnjena s površino tekočine, ki tvori zaprti prostor "vedra" - odmerna komora. Tretja komora (npr. Komora C) ima svojo zunanjo izliv, ki je izpostavljena tekoči površini in začne odzvati plin v odtok merilnika.
Pogon in vrtenje: Ko plin še naprej napolni komoro A, je vrteči cilinder podvržen neuravnoteženi sili, ki jo poganja vhodni tlak, in se začne vrteti v nasprotni smeri urinega kazalca okoli svoje osrednje osi (smer vrtenja je odvisna od zasnove in je prikazana v nasprotni smeri urinega kazalca).
Hkrati se komora A vrti v prvotni položaj komore B, njena notranja in zunanja odprtina pa se zatesnjuje s površino tekočine, ki tvori novo metoško komoro. Na ta način se vsaka komora podvrže ciklu: inflacija → tvorba zapečatene komore → izpuh → ponastavi s potopitvijo.
Osnova volumetrične merjenja: Ključna točka je, da za vsako revolucijo bobna količina plina, ki je enaka „številu komorov × volumen posameznih komor“, prehaja skozi merilnik. Na primer, v primeru rotorja s štirimi komori se ena revolucija izpušča štirikrat večji od volumna komore. Število vrtenja valja se prenaša na zunanji kazalnik štetja (npr. Mehanski števec ali elektronski senzor) z mehanizmom za prestavljanje, ki lahko natančno sešteje skupno prostornino plina, ki prehaja skozi pretočni merilnik.
LPG pretočni merilnikZaradi načela tekočega tesnjenja je edinstven razred neizraženega volumetričnega merilnika pretoka. Njegove značilnosti napak (kot so linearnost, ponovljivost) in druge se zanašajo na mehansko tesnjenje volumetričnega merilnika pretoka (kot so pasovno kolo, membrana) ima pomembno razliko, običajno z odlično natančnostjo, natančnostjo merjenja do 0,5 ravni do 0,5. Vendar načelo delovanja prinaša tudi posebne omejitve:
Omejitve območja pretoka: Da bi lahko zagotovili, da se tekočina lahko učinkovito zapre v plinsko komoro, plin pa se lahko gladko odvaja, ne da bi povzročil nasilna nihanja v ravni tekočine ali vpletenosti tekočine, vrtenja vrtljive cilindra ne more biti prehitro. To neposredno omejuje največjo merljivo hitrost pretoka. Zato so merilniki pretoka LPGFM1 predvsem primerni za natančno merjenje majhnih pretočnih plinov, ki se običajno uporabljajo v laboratorijih, kalibracijo standardnega merilnika, spremljanje majhnega pretoka posebnih procesov in drugih scenarijev.
Zahteve za združljivost plina: Plin, ki ga je treba izmeriti, ne smemo raztopiti v tekočini za tesnjenje znotraj pretočnega merilnika, prav tako ne more imeti kemijske reakcije ali interakcije s tekočino za tesnjenje. Če tega ne storite, lahko povzročijo napake v merjenju (npr. Majhne odčitke volumna zaradi raztapljanja plina), spremembe v naravi tekočine ali celo poškodbe števca. Izbira primerne tekočine za tesnjenje (voda, olje ali druga inertna tekočina) je bistvenega pomena za natančno merjenje določenega plina.
Drugi premisleki: Merilnik je treba namestiti vodoravno in pri uporabi je treba vzdrževati raven tekočine pri določeni oznaki. Spremembe temperature okolice lahko povzročijo spremembe prostornine tekočine za tesnjenje in zahtevajo pozornost ali nadomestilo. Čeprav so zelo natančni, so običajno razmeroma velike velikosti in teže in zahtevajo redno vzdrževanje ravni in čistoče tekočine.
Če povzamemo, pretočni metri LPG z visoko natančnostjo, brez puščanja in intuitivnega načela zavzemajo pomemben položaj na področju skupnega merjenja majhnih pretočnih plinov, vendar morajo strogo slediti njihovim veljavnim razponom pretoka in zahteve za združljivost s tekočino.
