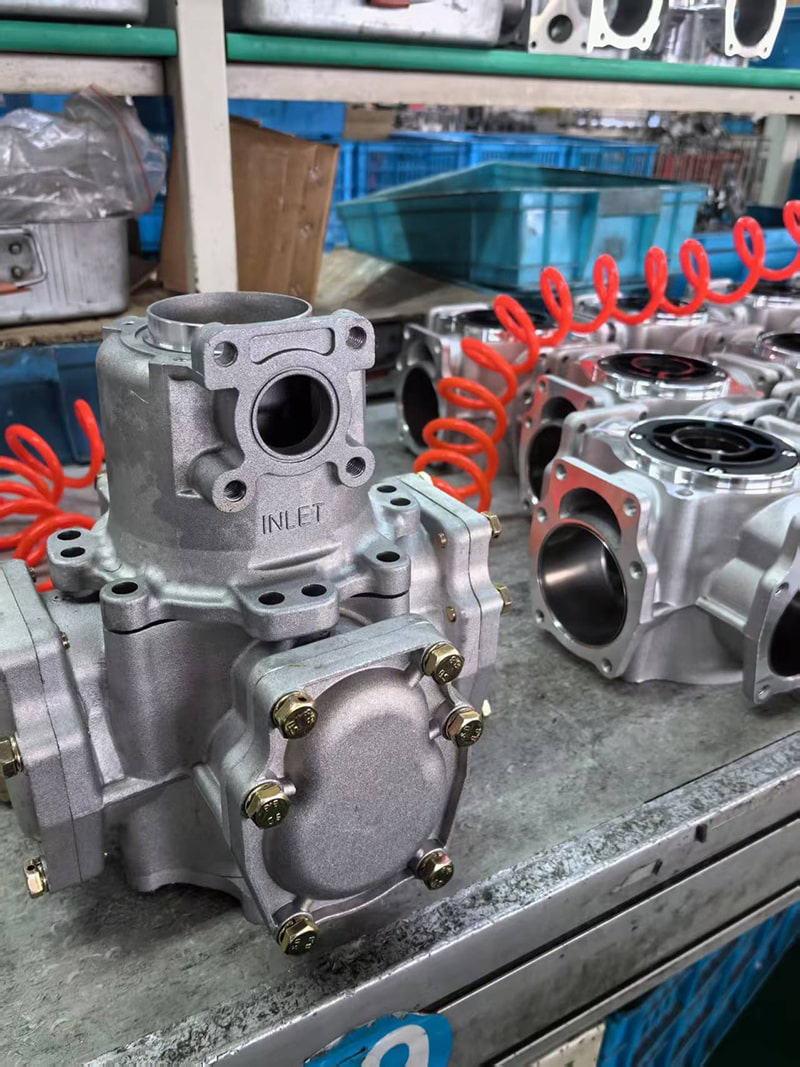

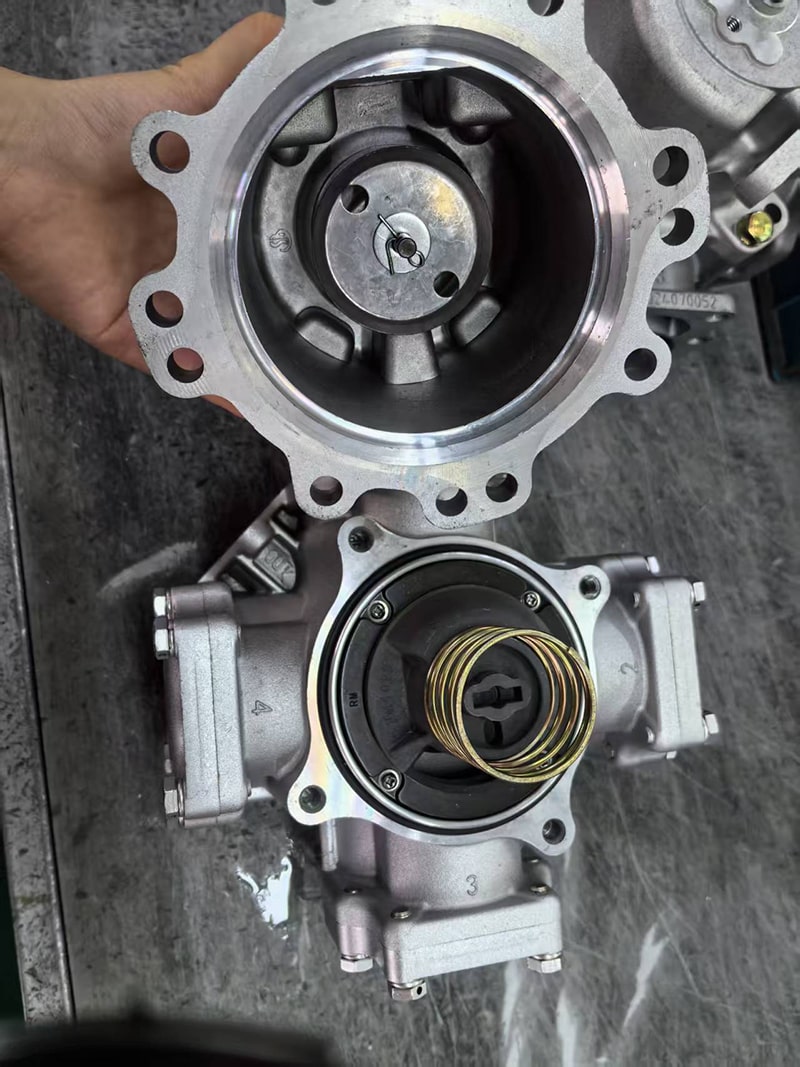

A Merilnik pretoka razpršilnika gorivaje instrument, ki se uporablja za merjenje pretoka tekočega goriva. Uporablja učinek odpornosti ali vzbujanja tekočega goriva na merilnik pretoka, ko teče skozi merilnik pretoka, da izmeri pretok. Dejansko se zanaša na mehansko gibanje rotorjev, bat ali zobnikov, pretok se pretvori v število vrtenja skozi mehanski prenos in volumen se končno izračuna.
Preden uporabite merilnik pretoka, se morate najprej pripraviti, vključno z nakupom merilnika pretoka, izbiro ustreznega merilnega območja in razpona, pripravljanjem navojnih spojev, tesnjenih obročev in cevi itd.
1. Določite lokacijo namestitve merilnika pretoka goriva, običajno v bližini rezervoarja za olje ali na oljnem cevovodu.
2. Preverite, ali obstajajo druge cevi ali deli okoli mesta namestitve. Če je tako, obdržite določeno razdaljo, da se izognete medsebojnim motnjam.
3. Merilnik pretoka priključite na cevovod naftnega tovornjaka in bodite pozorni na vodoodporno tesnilo priključnega pristanišča.
4. V skladu z navodili za ožičenje merilnika pretoka bencina pravilno priključite napajalni kabel in signalno črto.
5. V programski opremi za odpravljanje napak v merilniku pretoka nastavite in umerite parametre, da se zagotovi natančnost rezultatov merjenja.
Pozicioniranje in smer
1. Opozorite puščico s smerjo pretoka naMerilnik pretoka gorivatelo, da se zagotovi, da je smer namestitve skladna s smerjo pretoka olja.
2. Najboljša je namestitev Horizontal. Če je potrebna navpična namestitev, glejte v priročniku, ki je dovoljen nagib.
Povezava s plinovodom
1. Ocenite navojne in odtočne niti in zavijte tesnilni trak (3-4 zavoje), da preprečite, da bi trak vstopil v notranjo steno cevi.
2. Razporedite se ročno zategovanje vmesnika in ga nato zaklenite s ključem (izogibajte se pretiranem zateku, da bi lupina počila).
Električna povezava
1. V skladu z diagramom ožičenja povežite linijo impulzne signala na glavno ploščo, da zagotovite, da je zaščitna plast dobro ozemljena.
2. Preverite vodoodporno zmogljivost vtiča, da preprečite, da bi vlaga vdrla v vezje.
1. Odprite cevovodni ventil in zaženite tekočino ter bodite pozorni, da postopoma prilagodite velikost stikala, da se izognete pretiranemu.
2. Poskusite z različnimi stopnjami pretoka, da določite najboljše merilno območje in območje.
3. Dodatni parametri, kot sta občutljivost in natančnost indikatorja ali snemalnika.
Tesnilni test
Ko vklopite oljno črpalko, preverite, ali vsak vmesnik pušča, in po potrebi zamenjajte tesnilo.
Statični tlačni test: Zaprite odhodni ventil in opazujte, ali je merilnik tlaka stabilen (ne vzdržujte padca tlaka 15 minut).
Kalibracija merjenja
Za resnično kalibracijo tekočine uporabite standardni merilni instrument (na primer 20 -litrski standardni kovinski merilni valj).
Prilagodite koeficient impulza na glavni plošči, da zagotovite, da je napaka pri indikaciji znotraj ± 0,3% (glej JJG 443-2015 predpisi o preverjanju).
Konfiguracija programske opreme
Vnesite parametre merilnika bencinskega pretoka (kot so impulzi/L, vrsta olja) skozi nadzorno ploščo.
Zaženite program za samotest in preverite, ali so senzorske nepravilnosti ali motnje signala.
1. Pri uporabi merilnika pretoka se izogibajte pretoku visoke hitrosti ali prekomerne vibracije, da se izognete napakam ali poškodbam.
2. Očistite in vzdržujteMerilnik pretoka gorivaredno, da se zagotovi normalno delovanje.
3. Med delovanjem pritegnite pozornost na varnost, da se izognete nevarnostim, kot so električni udar, skaliranje in kemična zastrupitev.
4. Po namestitvi je potreben dejanski preskus delovanja, da se opazi, ali je izhod merilnika pretoka natančen in ali je namestitev trdna.
5. Če je potrebno dolgoročno skladiščenje, je treba v merilnik pretoka vnesti določeno količino čiščenja, da se prepreči rje in korozijo notranjih delov, ki vplivajo na življenjsko dobo storitve.
6. Pri vzdrževanju je treba pozornost nameniti ciklim in metodam vzdrževanja, vzdrževalne dele pa je treba pravočasno očistiti in zamenjati.
Protistatični ukrepi: med namestitvijo uporabite orodja, ki niso vnaprej, in priključite ozemljitveno žico, da odpravite statično elektriko.
Izogibajte se v prostem teku: Preden prvič zaženete stroj, se prepričajte, da je cevovod napolnjen z oljem, da preprečite suho mletje rotorja merilnika pretoka.
Redno vzdrževanje: filter očistite vsakih šest mesecev in preverite obrabo rotorja. Preverite elastičnost tesnila pri ekstremnih temperaturah, da preprečite nizkotemperaturno krhko razpokanje ali visoko temperaturno staranje.
1. MARKER Napaka: Preverite blokado filtra, zagozdenje rotorjev ali motnje signala.
2. Brez izhoda signala: Preverite napajalno napetost in ali so sponki ožičenja ohlapni.
3.Abnormalni zvok/vibracija: Preverite kavitacija ali nezadostno podporo cevi.
Skratka, merilnik pretoka je zelo praktičen instrument, ki lahko natančno izmeri pretok tekočin in zagotavlja pomembno tehnično podporo industrijski proizvodnji, varstvu okolja in drugih polj. Upam, da vam bo ta članek lahko pomagal razumeti osnovna načela in uporabo števcev pretoka ter zagotoviti pomoč za vaše delo.
