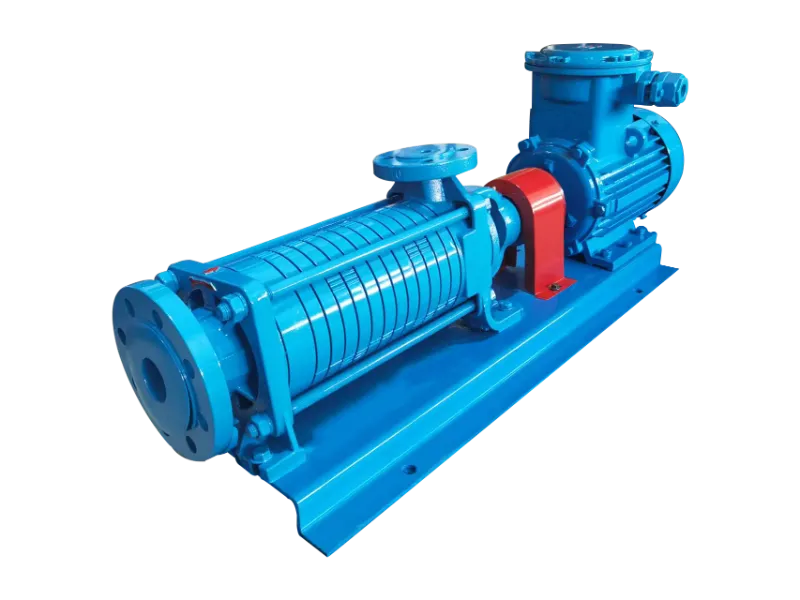

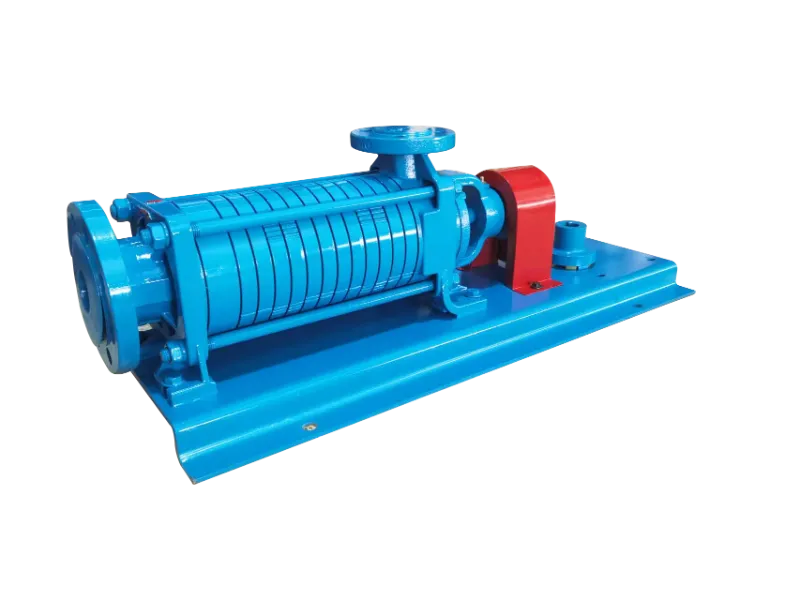

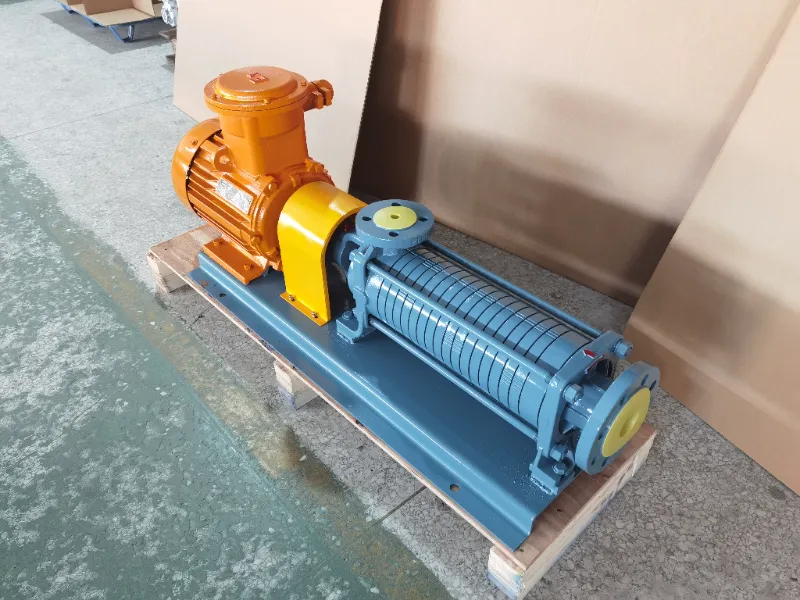

Ta večstopenjska črpalka LPG je centrifugalna črpalka s pretočnim kanalom in vodoravno 6-stopenjsko zasnovo. Uporablja mehansko tesnilo brez zunanjega hlajenja. Ta 6-stopenjska centrifugalna črpalka za utekočinjeni naftni plin, opremljena s turbino pred kompresijo na sesalnem koncu, deluje dobro v pogojih nizkega NPSH, saj ponuja visok pretok in visok tlak. Deluje z različnimi mediji, vključno z LPG, kerozinom, dizelskim gorivom in drugimi lahkimi olji.
Parameter je naslednji.
| Smer vrtenja | V nasprotni smeri urinega kazalca, ko je obrnjen proti koncu pogonske gredi |
| Najvišji delovni tlak | 2,0 MPa |
| Hitrost | 1450 obratov na minuto |
| Moč | 4 kW, 380 V, 50 Hz |
| Temperatura okolja | –20°C do +60°C |
| Oder | 6 |
Ta 6-stopenjska centrifugalna črpalka za plin je sestavljena iz štirih glavnih delov: podpore, pogona, ležajev in tesnil. Podporni del obsega vstopni podporni okvir, izhodni podporni okvir, sprednji sklop tulca vodilne lopatice, pregrado vodilne lopatice, sklop tulca vodilne lopatice, izhodni konektor, pokrov in ohišje ležaja – pritrjeno z veznimi vijaki, ki vpenjajo vse stopnje skupaj, da tvorijo delovno komoro. Pogonski del je sestavljen iz gredi, sprednjega tekača, bakrenega tekača in vzporednega ključa. Ležaji vključujejo ležaje sprednjih vodilnih lopatic, ležaje vodilnih lopatic in kotalne ležaje. Tesnila so sestavljena iz O-obročev in mehanskih tesnil.
Ta 6-stopenjska centrifugalna črpalka za plin deluje na principu centrifugalne sile. Rezila rotorja z visoko hitrostjo vrtijo tekočino in jo vržejo navzven ter ustvarjajo pretok. Pred zagonom morajo biti črpalka in cevovod popolnoma napolnjeni s tekočino, da se vzpostavi stanje vakuuma. Ko se rotor vrti, tekočino vrže navzven s centrifugalno silo, kar ustvari območje nizkega tlaka v središču rotorja. Atmosferski ali hidravlični tlak nato potisne več tekočine iz vira v črpalko, kar omogoča neprekinjen prenos.
Ta 6-stopenjska centrifugalna črpalka za utekočinjeni naftni plin je primerna za polnjenje jeklenk, črpanje utekočinjenega naftnega plina iz nadzemnih skladiščnih rezervoarjev ter nakladanje in razkladanje tovornjakov cistern. Deluje z mediji, kot so LPG, kerozin, dizel in podobni lahki ogljikovodiki.
Na vstopu v črpalko je treba namestiti cedilo s 100 odprtinami ali manj.
Črpalko je treba pred zagonom napolniti – napolnite s tekočino in iztisnite ves zrak, da preprečite tek na suho.
Pred zagonom preverite smer vrtenja motorja.
Izogibajte se dolgotrajnemu delovanju z zaprtim izpustnim ventilom.
A1: Preverite motor in preverite morebitne zagozditve (tujki ali neuravnoteženi vezni vijaki).
A2: Preverite poravnavo – preverite pritrdilne matice in skladnost sredinske višine.
A3: Preverite mehansko tesnilo (poškodba ali nepravilna višina – standardno 2,5 mm±0,5 mm) in preglejte O-tesnila.
